Les Cmos deviennent de plus en plus performantes allant même jusqu' a rivaliser avec les onéreuses CCD , les méthodes d' acquisitions a haute cadence et les méthodes de traitements permettent de faire quasiment tout de nos jours en Astrophotographie Amateur .
Aujourd'hui je vais me pencher sur les dernières nouveautés en matière de traitement en 3 D
Arriver depuis peu dans le monde de l' Astrophotographie , 2 techniques de traitement en 3D sur des acquisitions en haute résolution apportent un réel plus tant au niveau pédagogique qu' au niveau graphique.
La première technique concerne le traitement 3D d'images Lunaires en haute Résolution :
Lunaire haute résolution en 3D :
Depuis quelques temps circule un bon tutoriel sur le site Webastro :
http://www.webastro.net/forum/showthread.php?t=144893
Cette technique de traitement se base sur un relevé altimétrie de la Lune réalisé par la sonde LRO , ce qui va nous donner des Modèles Numériques de Terrain sur lesquels nous pourrons géoreférencer et caler nos clichés sur la MNT concerné.
Le Tutoriel ( lien joint au dessus ) est bien expliquer je vais donc juste décrire rapidement avec des photos comment fonctionne cette fantastique technique :
_ Choisir un bon cliché bien détaillé
_ Repérage de la zone MNT a découper avec ATlun :
_ Découpe de la MNT désiré sur QGIS :
_ Géoreférencement manuel :
_ Cliché géoréférencé :

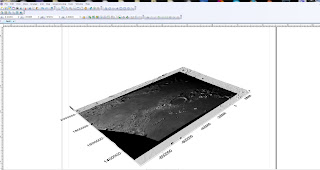

_Utilisation de Surfer pour la superposition de la MNT et du cliché Géoréferencé:
_ Zoom et capture d' écran
_ Passage en cosmétique avec Gimp 2.8 :
Voila je ne vous parle pas des heures passées et les multiples manipulations a faire mais c' est a la portée des plus motivés . Cette technique est vraiment un atout supplémentaire qui apporte énormément d' informations et permet de mettre en valeur de beaux clichés en Haute Résolution
Quelques exemples :
Traitement d'un acquisition Lunaire Haute résolution en 3D
Cette technique est très instructive et permet de voir ces splendides formations Lunaires dans tout les angles
Byrgius et ses alentours , une superbe zone . Cette région est difficile a imager en haute résolution car a proximité de la Limbe et bien surexposée a la lumière . Le principal cratère cibler ce jour là est Byrgius A
BYRGIUS A
L.U.N.: SF2455S06381W
L.U.N.REDUCED: 2455S06381
Name type: SF
Type: Cratère
Taille:
Dimension: 19.0x19.0Km / 11.0x11.0Mi
Observation:
A observer: Cinq jours après le Premier Quartier ou Quatre
jours après le Dernier Quartier
Instrument minimal: Lunette 100 mm
Position:
Longitude: 63.810° Ouest
Latitude: 24.548° Sud
Face: Face visible
Quadrant: Sud-Ouest
Région: Limbe Ouest-Sud-Ouest de la Lune
Acquisition du 26 Juillet 2016 a Lyon : Mak 180+ ZWO ASI 120 MM
Traitement 3D : QGIS, SURFER
1er cliché : originale du 26/07/2016
2 second cliché : Capture d' écran pour légende
le reste est en 3D
L.U.N.: SF2455S06381W
L.U.N.REDUCED: 2455S06381
Name type: SF
Type: Cratère
Taille:
Dimension: 19.0x19.0Km / 11.0x11.0Mi
Observation:
A observer: Cinq jours après le Premier Quartier ou Quatre
jours après le Dernier Quartier
Instrument minimal: Lunette 100 mm
Position:
Longitude: 63.810° Ouest
Latitude: 24.548° Sud
Face: Face visible
Quadrant: Sud-Ouest
Région: Limbe Ouest-Sud-Ouest de la Lune
Acquisition du 26 Juillet 2016 a Lyon : Mak 180+ ZWO ASI 120 MM
Traitement 3D : QGIS, SURFER
1er cliché : originale du 26/07/2016
2 second cliché : Capture d' écran pour légende
le reste est en 3D
Traitement d'un acquisition Lunaire Haute résolution en 3D
Cette technique est très instructive et permet de voir ces splendides formations Lunaires dans tout les angles
Aristarque une riche région minérale:
L.U.N.: AA2373N04749W
L.U.N.REDUCED: 2373N04749
Name type: AA
Type: Cratère
Période de formation: Copernicien (De -1.1 milliards
d'années à nos jours)
Taille:
Dimension: 40.0x40.0Km / 24.0x24.0Mi
Hauteur: 3000.0m' / 9100.0ft
Rapport Hauteur/Longueur: 0.075
Description:
Formation circulaire visible dans la Lumière Cendrée.
Rayonnements importants. Phénomènes transitoires. Forme un
couple intéressant avec Herodotus. Jeune (450 millions
d'années).
Versants escarpés surtout au Nord.
Muraille élevée en gradins.
Fond plat peu étendu. Petite montagne centrale.
Observation:
Intérêt: Formation exceptionnelle.
A observer: Quatre jours après le Premier Quartier ou Trois
jours après le Dernier Quartier
Instrument minimal: Lunette 50 mm
Position:
Longitude: 47.490° Ouest
Latitude: 23.730° Nord
Face: Face visible
Quadrant: Nord-Ouest
Région: Secteur du cratère Aristarque
Acquisition du 26 Juillet 2016 a Lyon : Mak 180+ ZWO ASI 120 MM
Traitement 3D : QGIS, SURFER
1er cliché : originale du 26/07/2016
le reste est en 3D
Traitement d'un acquisition Lunaire Haute résolution en 3D L.U.N.REDUCED: 2373N04749
Name type: AA
Type: Cratère
Période de formation: Copernicien (De -1.1 milliards
d'années à nos jours)
Taille:
Dimension: 40.0x40.0Km / 24.0x24.0Mi
Hauteur: 3000.0m' / 9100.0ft
Rapport Hauteur/Longueur: 0.075
Description:
Formation circulaire visible dans la Lumière Cendrée.
Rayonnements importants. Phénomènes transitoires. Forme un
couple intéressant avec Herodotus. Jeune (450 millions
d'années).
Versants escarpés surtout au Nord.
Muraille élevée en gradins.
Fond plat peu étendu. Petite montagne centrale.
Observation:
Intérêt: Formation exceptionnelle.
A observer: Quatre jours après le Premier Quartier ou Trois
jours après le Dernier Quartier
Instrument minimal: Lunette 50 mm
Position:
Longitude: 47.490° Ouest
Latitude: 23.730° Nord
Face: Face visible
Quadrant: Nord-Ouest
Région: Secteur du cratère Aristarque
Acquisition du 26 Juillet 2016 a Lyon : Mak 180+ ZWO ASI 120 MM
Traitement 3D : QGIS, SURFER
1er cliché : originale du 26/07/2016
le reste est en 3D
Cette technique est très instructive et permet de voir ces splendides formations Lunaires dans tout les angles
Ptolémée , Alphonse , Arzachel etc ... une superbe régions de cratères.
Acquisition du 26 Juillet 2016 a Lyon : Mak 180+ ZWO ASI 120 MM
Traitement 3D : QGIS, SURFER
1er cliché : originale du 26/07/2016
second cliché : Légende de la zone avec montage photo de 2015
le reste est en 3D
Traitement 3D : QGIS, SURFER
1er cliché : originale du 26/07/2016
second cliché : Légende de la zone avec montage photo de 2015
le reste est en 3D
1 er test de traitement Lunaire en 3 D sur le cratère Pétavius grace au tutoriel du forum de Webastro et au coup de pouce de Houssem Romulus pour la partie informatique qui m' a bien fait perdre du temps .
Acquisition : Pétavius le 14 Mars 2016 a Lyon avec ZWO 120 MM + Maksutov SW 180/2700 mm sur NEQ 6 Pro
La seconde technique est différente et s' applique sur des clichés Solaire basse ou haute résolution
Cette technique toute nouvelle est peu voir pas connu en France mais elle permet comme pour le Lunaire d' apporter un réel plus au niveau graphique mais également au niveau pédagogique voir scientifique
Aucuns Tutoriels n' existent a ce jour mais le logiciel est simple d utilisation seuls les réglages restent délicats :
Lien pour téléchargement ImageJ : https://imagej.net/Welcome
Lien avec les plug in : http://rtuess.weebly.com/uploads/1/3/0/3/13037228/sunspot_data_extraction_using_3d_isophote_rendering.pdf
Extraction des données Sunspot à l'aide du rendu 3D Isophote Reuel Norman A. Marigza, Jr. RTU-Département des Sciences de la Terre et de l'Espace Programme d'observation solaire Mai 2014 l'utilisation du rendu tridimensionnel d'isophote d'ImageJ permet d' etre utilisés pour analyser les groupes de taches solaires et extraire les données fonctionnalités. Cette technique permet une plus grande précision dans l'acquisition du nombre Wolf Même avec l'utilisation de données d'image à basse résolution
Le logiciel ImageJ s 'éxecute sur une plate forme JAVA et peut être utiliser pour analyser et traiter des images grâce au plug in 3D
_ Choix d'un cliché de bonne qualité :

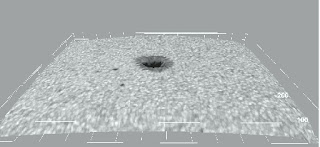

_ application du plug in 3D wiever

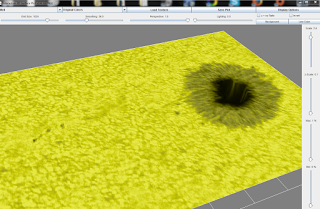

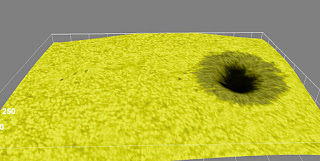

_ Utilisation du plug in 3D interactive surface

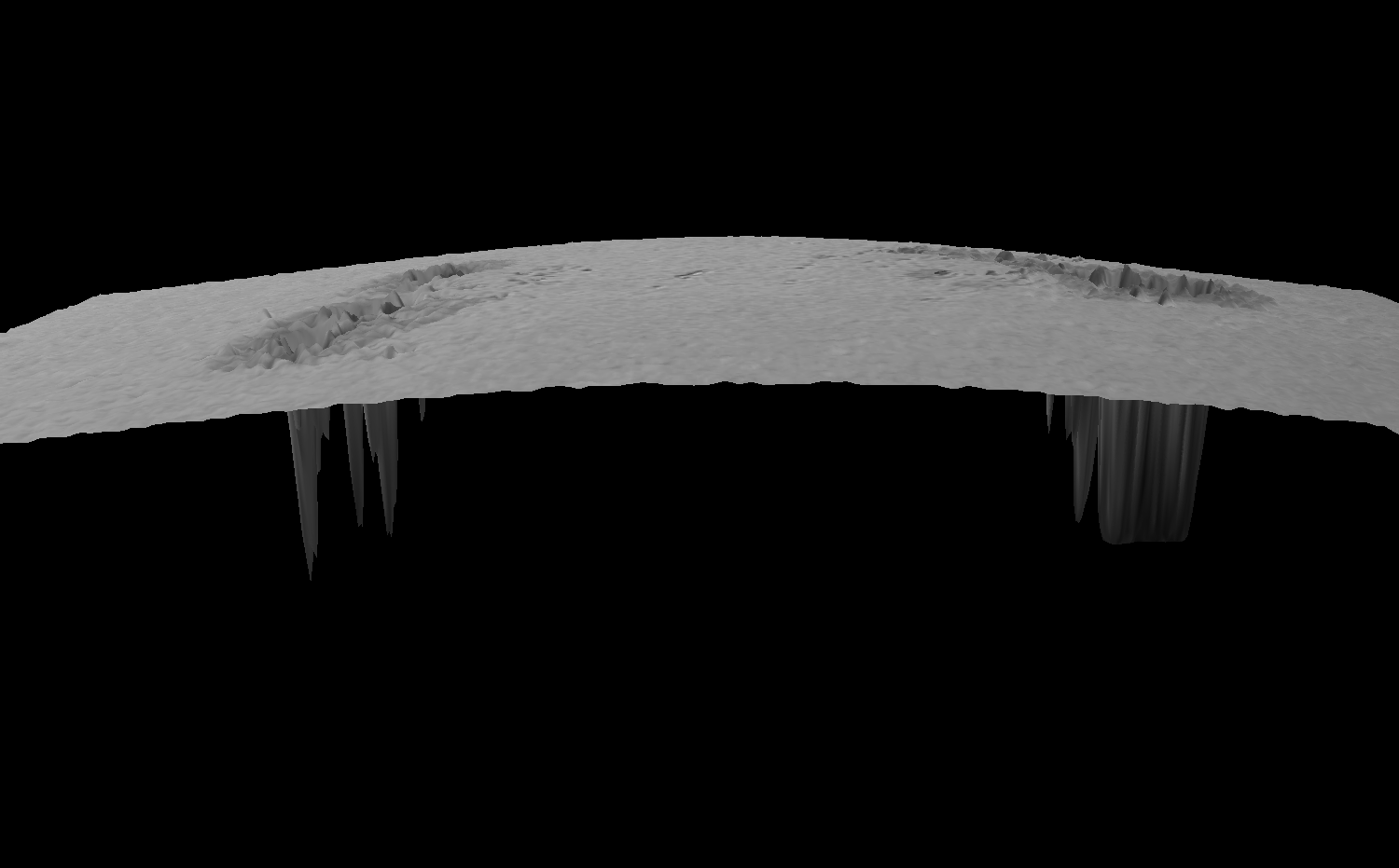

Pour apporter une précision , en effet les taches solaires ont une certaine "profondeur" de part le mouvement de convection des gaz ' froids' de la surface de la tache

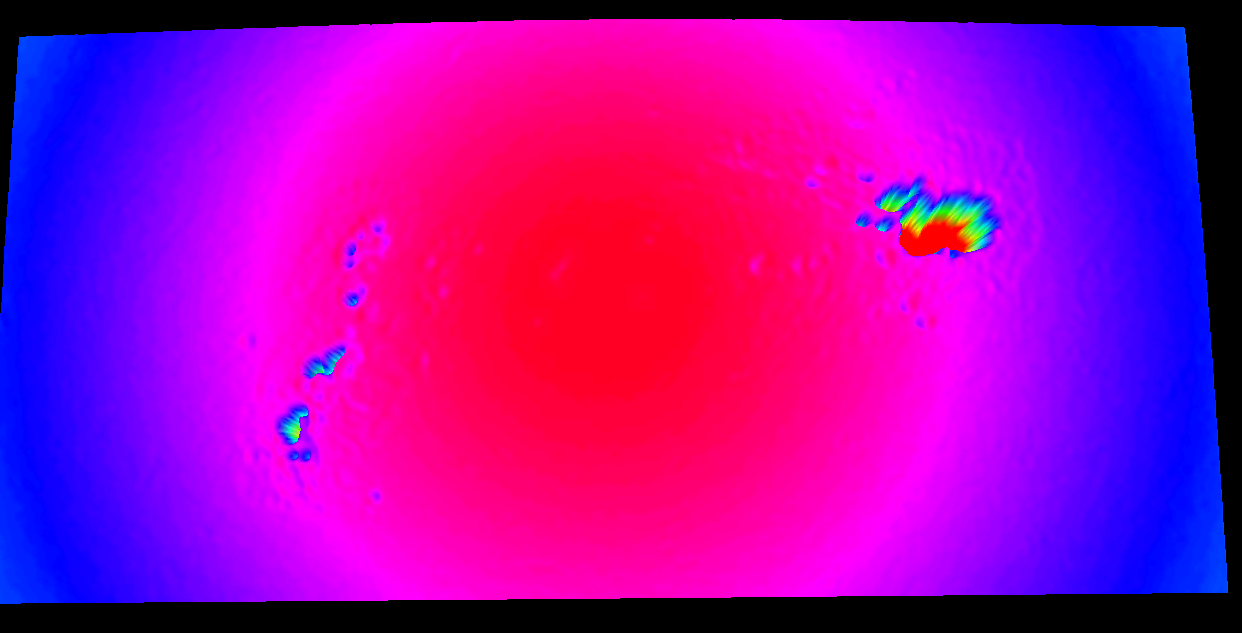

Voila quelques essais avec mes plus beaux clichés :
Ces techniques apportent beaucoup d 'informations et ajoute une valeur aux clichés originaux déjà bien réussis
Lionel Guyonnet
